精密コレットチャックのオクタニ－製品一覧表－ノムラ

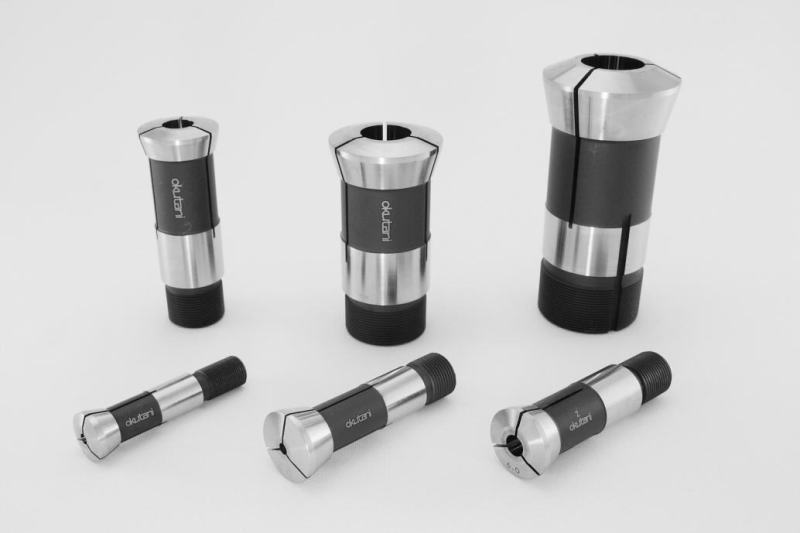

●ノムラ／ガイドブッシュ

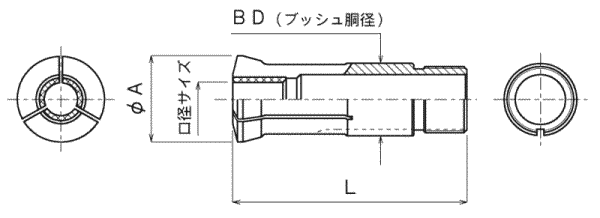

**ノムラ／ガイドブッシュ寸法表(mm)**
形式	φA	L
TGBD11 (〃-S)	14.5	54
NMBD14 (〃-S)	20	60.5
NMBD16 (〃-HE) (〃-SP) (〃-S)	20	63
NMBD22 (〃-HE) (〃-SP) (〃-S)	26	70.5
CTBD30 (〃-HE) (〃-SP) (〃-S)	35	59.2
NMBD36 (〃-HE) (〃-SP) (〃-S)	44	90

**ノムラ／ガイドブッシュ**
胴径	口径部材質	口径部形状	口径サイズ (mm)	形式	主要な機種
BD11	超硬	標準(φ)	1.0 - 4.0	TGBD11	P-6(8)
			4.1 - 7.0
			7.1 - 7.5
	サーメット	標準(φ)	1.2 - 4.0	TGBD11-S
			4.1 - 7.0
BD14	超硬	標準(φ)	1.0 - 4.0	NMBD14	P-8
			4.1 - 8.0
	サーメット	標準(φ)	1.2 - 4.0	NMBD14-S
			4.1 - 8.0
BD16	超硬	標準(φ)	1.0 - 8.0	NMBD16	NM-10K P-10 SN-127
			8.1 - 10.0
			10.1 - 11.0
		六角	3.0 - 8.9	NMBD16-HE
		傾斜割(φ)	3.0 - 11.0	NMBD16-SP
	サーメット	標準(φ)	1.2 - 8.0	NMBD16-S
			8.1 - 10.0
BD22	超硬	標準(φ)	3.0 - 12.0	NMBD22	P-12 NN-16K P-16 NN-20K SN-127 SN-160
			12.1 - 14.0
			14.1 - 16.0
		六角	3.0 - 14.0	NMBD22-HE
		傾斜割(φ)	3.0 - 16.0	NMBD22-SP
	サーメット	標準(φ)	2.0 - 12.0	NMBD22-S
			12.1 - 14.0
			14.1 - 16.0
BD30	超硬	標準(φ)	2.0 - 14.0	CTBD30	NN-20KF P-20
			14.1 - 16.0
			16.1 - 20.0
			20.1 - 22.0
		六角	3.0 - 17.0	CTBD30-HE
		傾斜割(φ)	3.0 - 20.0	CTBD30-SP
	サーメット	標準(φ)	2.0 - 14.0	CTBD30-S
			14.1 - 16.0
			16.1 - 20.0
BD36	超硬	標準(φ)	5.0 - 20.0	NMBD36	NN-20R NN-25R NNCP-25
			20.1 - 25.0
			25.1 - 26.0
		六角	5.0 - 22.0	NMBD36-HE
		傾斜割(φ)	5.0 - 26.0	NMBD36-SP
	サーメット	標準(φ)	5.0 - 20.0	NMBD36-S

◆ノムラ／ガイドブッシュの口径サイズは 0.1 とび(例：1.0・1.1・1.2・1.3・・・)となります。
◆BD=ガイドブッシュ胴径

　

　

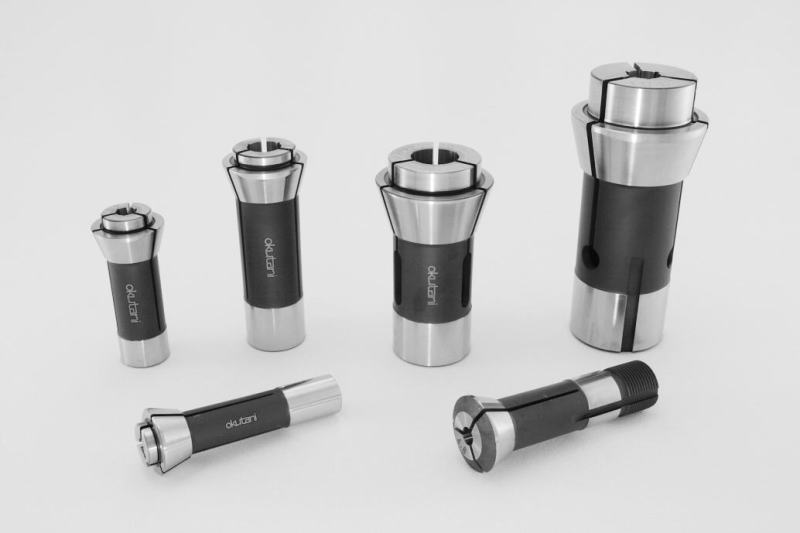

●ノムラ／コレットチャック

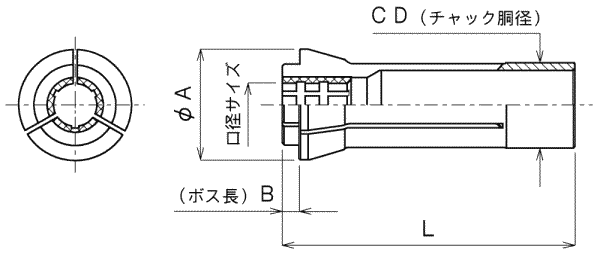

**ノムラ／コレットチャック寸法表(mm)**
形式	φA	B	L
NMCD12-CC (〃-CB) (〃-CBHG)	18	3	58

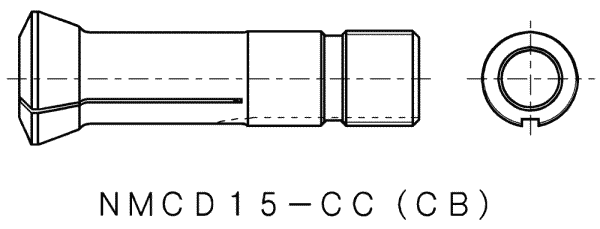

引き型チャック NMCD15-CC (〃-CB)	21	2	63
NMCD16-CC (〃-CCHE) (〃-CB) (〃-CBHE) (〃-CBHG)	22	4	51.5
DWCD16-CBBL	22	10	57.5
NMCD20-CC (〃-CCHE) (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP)	26	4	68
NMCD20-CBBL	26	10	74
CTCD26-CC (〃-CCHE) (〃-CB) (〃-CBHE) (〃-CBHG) (〃-CBSP)	36	7	67
CTCD26-CBBL	36	12	72
NMCD32-CB	42	7	85.5

**ノムラ／コレットチャック**
胴径	口径部材質	口径部形状	口径サイズ (mm)	形式	主要な機種
CD12	鋼	標準(φ)	1.0 - 8.0	NMCD12-CC	P-8
	超硬	標準(φ)	1.0 - 4.0	NMCD12-CB
		標準(φ)	4.1 - 8.0	NMCD12-CB
		ハイグリップ(φ)	1.0 - 8.0	NMCD12-CBHG
CD15	鋼	標準(φ)	1.0 - 10.0	NMCD15-CC (引き型チャック)	二次加工機 PS-1022 (参考図)
CD15	超硬	標準(φ)	1.0 - 8.0	NMCD15-CB (引き型チャック)	二次加工機 PS-1022 (参考図)
CD16	鋼	標準(φ)	1.0 - 11.0	NMCD16-CC	NN-10K P-10 SN-127
	鋼	六角	3.0 - 9.0	NMCD16-CCHE
	超硬	標準(φ)	1.0 - 8.0	NMCD16-CB
			8.1 - 10.0
			10.1 - 11.0
		ボス長(φ)	1.0 - 11.0	DWCD16-CBBL
		六角	3.0 - 9.3	NMCD16-CBHE
		ハイグリップ(φ)	10 - 11.0	NMCD16-CBHG
CD20	鋼	標準(φ)	3.0 - 16.0	NMCD20-CC	P-12 NN-16K P-16 NN-20K SN-127 SN-160
	鋼	六角	3.0 - 14.0	NMCD20-CCHE
	超硬	標準(φ)	2.0 - 12.0	NMCD20-CB
			12.1 - 14.0
			14.1 - 15.0
		ボス長(φ)	2.0 - 15.0	NMCD20-CBBL
		六角	3.0 - 14.0	NMCD20-CBHE
		ハイグリップ(φ)	2.0 - 15.0	NMCD20-CBHG
		傾斜割(φ)	2.0 - 15.0	NMCD20-CBSP
CD26	鋼	標準(φ)	2.0 - 20.0	CTCD26-CC	NN-20KF P-20
		標準(φ)	20.1 - 22.0	CTCD26-CC
		六角	3.0 - 17.0	CTCD26-CCHE
	超硬	標準(φ)	2.0 - 14.0	CTCD26-CB
			14.1 - 16.0
			16.1 - 20.0
		ボス長(φ)	2.0 - 20.0	CTCD26-CBBL
		六角	3.0 - 17.0	CTCD26-CBHE
		ハイグリップ(φ)	2.0 - 20.0	CTCD26-CBHG
		傾斜割(φ)	3.0 - 20.0	CTCD26-CBSP
CD32	超硬	標準(φ)	2.0 - 20.0	CTCD32-CB	NN-20R NN-25R NNCP-25
CD32	超硬	標準(φ)	20.1 - 25.0	CTCD32-CB	NN-20R NN-25R NNCP-25

◆ノムラ／ガイドブッシュの口径サイズは 0.1 とび(例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=ガイドブッシュ胴径

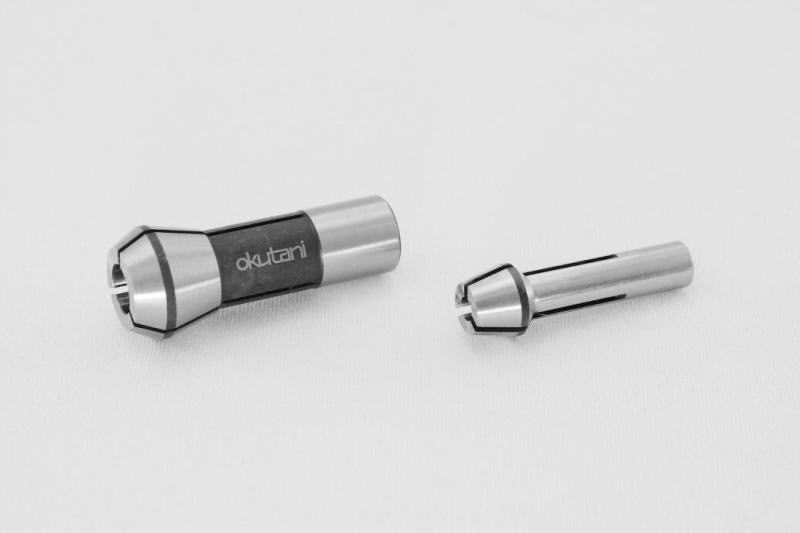

●ノムラ／鋼製ドリルチャック

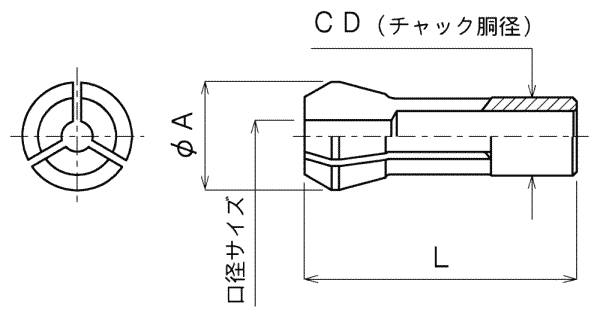

**ノムラ／鋼製ドリルチャック**
胴径 (mm)	φA (mm)	L (mm)	口径部形状	口径サイズ (mm)	形式	主要な機種
CD6	9	30	標準(φ)	0.5 - 1.5	NMCD6-DC	P-8 P-10
				1.6 - 5.0
				5.1 - 5.2
CD10	14	35	標準(φ)	1.0 - 8.0	NMCD10-DC	P-16
				8.1 - 8.2

◆ノムラ／鋼製ドリルチャックの口径サイズは 0.1 とび (例：1.0・1.1・1.2・1.3・・・)となります。
◆CD=ドリルチャック胴径

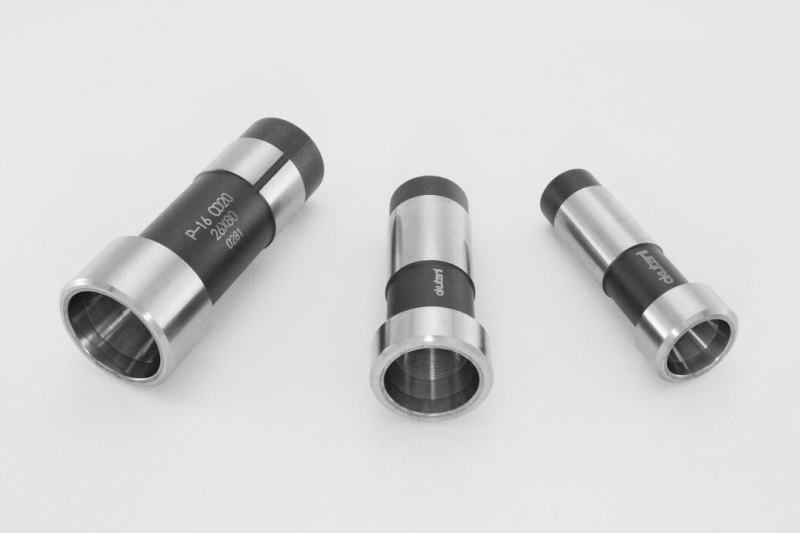

●ノムラ／超硬付チャックスリーブ

◇超硬付チャックスリーブは、超硬の効果によりチャック開放時の離れが良く、チャックのスプリング力を助けます。また、長期にわたり高精度を保ちます。ぜひ一度お試しください。

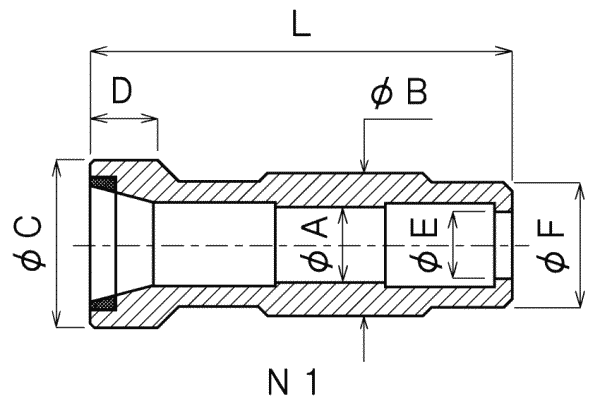

**ノムラ／超硬付チャックスリーブ**
主要な機種	参照図	φA (mm)	φB (mm)	L (mm)	φC (mm)	D (mm)	φE (mm)	φF (mm)	形式
P-8	N1	12	18	65	23	10.5	10	17	NMSN12-18
P-10	N1	16	22	65	28	10	12	21	NMSN16-22
P-16	N1	20	26	80	32	18	16.5	25	NMSN20-26

◆『※』印の製品は受注生産となります
◆ご使用のコレットチャック胴径及びチャックスリーブの各寸法をお確かめの上ご用命ください。
◆掲載以外の機種でも、チャックスリーブをお送り頂ければ弊社にて超硬付製作が可能かどうか判断し、お見積もり致します。

●注意　本製品一覧表に掲載されている内容は、改良などの事情により製品の仕様・寸法・価格を予告な変更することがあります、予めご了承ください。
